- GB201耐碎石沖擊試驗機
- 產品星級：
- 產品型號及參數：
- 咨詢熱線：13482813776
- 在線咨詢
產品詳情
成功案例
發票說明
物流配送
售后服務
1.1.1 產品介紹
適用范圍：耐碎石沖擊試驗機/抗石擊儀是滿足不同標準汽車材料及表面涂層的抗砂礫碰撞試驗的新型試驗機。
1.產品名稱:耐碎石沖擊試驗機
3.試驗限制:
本試驗設備禁止：
易燃、爆炸、易揮發性物質試樣的試驗或儲存
腐蝕性物質試樣的試驗或儲存
生物試樣的試驗或儲存
強電磁發射源試樣的試驗或儲存
1.1.2 技術指標
1.測試環境條件：
環境溫度為5～35℃、相對濕度≤85%RH、試驗箱有試樣
2.壓力范圍：
0～1Mpa （可調）
3.空氣槽容積：
136L
4.射槍管內徑：
53mm
5.樣品大尺寸：
寬度≦195mm\厚度≦35mm\長度≦240mm
6.噪音值：
噪音≦130dba（操作人員需佩戴防護耳塞及防護眼鏡）
7.運行方式：
適用于連續運行
8.試驗介質：
鵝卵石、冷硬鑄鐵砂礫以及鋼珠
9.進料速率：
通過氣動振動進料器進行調節
10.整體結構：
角度可調碰撞室、3D碰撞室、噴槍、氣動震動進料口、收集箱、電控柜、PLC顯示屏
符合標準
2.3供電（氣）要求
2.3.1 供電要求
1.AC 220V；
2.電壓允許波動范圍：AC220V（1±10%）
3.頻率允許波動范圍：（1±1%）50Hz
4.要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關須是獨立專門供本設備使用電源容量500W，大電流5A
2.3.2供氣要求
設備運行時需用到壓縮空氣，氣壓0-0.8Mpa。

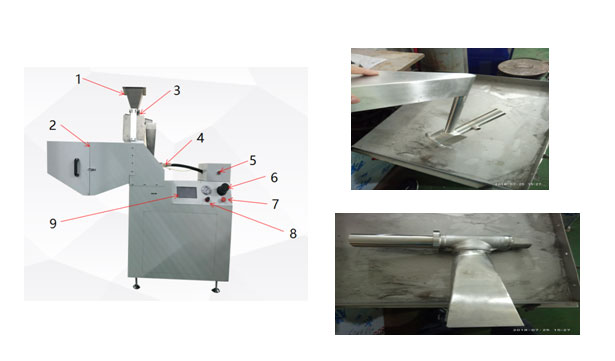

3.3.1.設備操作界面示意
|
序號 |
名稱 |
介紹 |
|
1 |
進料系統 |
由給料電機+進料漏斗+其他附件組成 |
|
2 |
可調節沖擊箱 |
用于實現被測樣件沖擊試驗的區域 |
|
3 |
料倉擋板 |
用于阻擋沖擊介質以及控制介質的流速 |
|
4 |
噴槍組件 |
用于提供規定的氣流壓力及與介質的混合 將介質噴射至被測樣件的表 |
|
5 |
電源開關 |
開啟及關閉儀器 |
|
6 |
壓力旋鈕 |
調節沖擊壓力旋鈕（順時針增大壓力） |
|
7 |
急停開關 |
當機器處于危險狀態時，通過急停開關切斷電源，停止設備運轉，達到保護人身和設備 |
|
8 |
氣動震動器調節旋鈕 |
用來調節料倉震動器的壓力大小，從而控制沖擊介質流速 |
|
7 |
PLC |
用來顯示操作界面 |
|

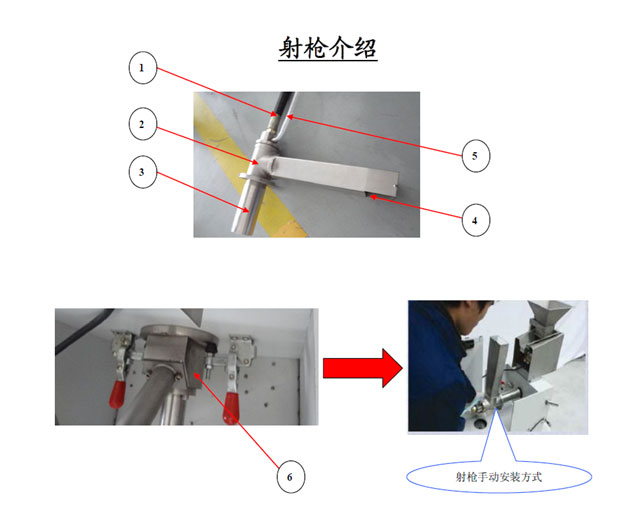

3.3.2 射槍介紹
3.4試驗機操作方法

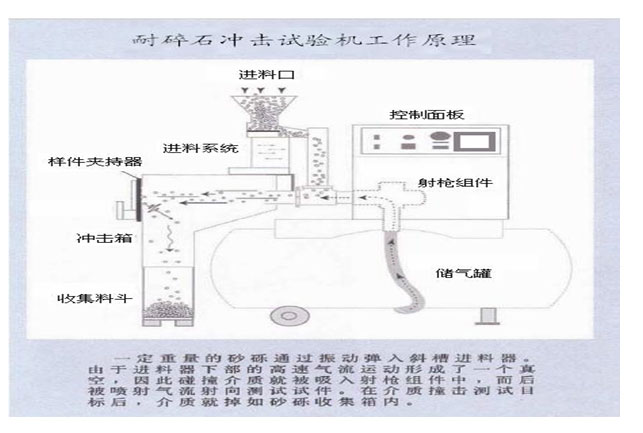

注意：試驗前戴好防護眼罩和防噪耳機�。。� （1）首先連接好儲氣罐和沖擊儀 （2）根據所做標準選擇沖擊箱（角度可調沖擊箱和3D沖擊箱），如果選擇角度可調沖擊箱，則根據標準要求調節沖擊角度（45°、54°或90°） 4工作原理 4.1 工作原理圖
|
|
