- 往復式磨耗儀試驗機
- 產品星級：
- 產品型號及參數：
- 咨詢熱線：13482813776
- 在線咨詢
產品詳情
成功案例
發票說明
物流配送
售后服務

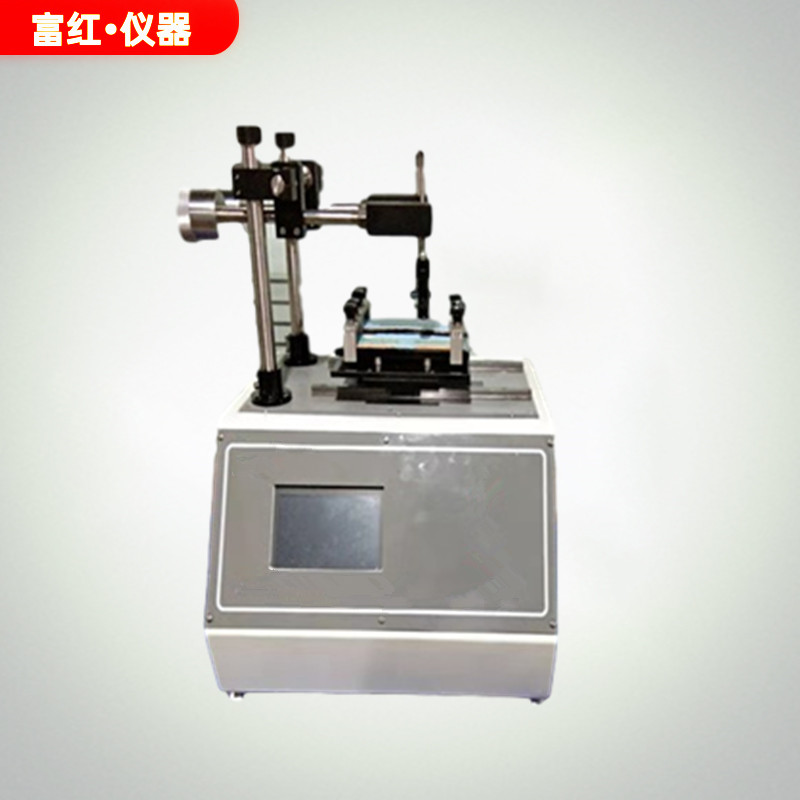

往復式磨耗試驗儀用于檢測涂料、塑料、裝飾織物、汽車內飾，立絨織物等的耐刮擦及耗性能。液晶屏控制并顯示試驗過程，可根據用戶需求設置往復磨耗次數，運動行程，往復運動速度等參數。的摩擦臂設計，實現不同摩擦頭的替換。根據杠桿平衡原理控制壓力的實施。充分滿足不同標準對于摩擦形式、摩擦頭、壓力等的不同要求。
3.1 測試原理
和負載架高度可調，以適合不同高度樣品的測試。
3.2 測試標準
ASTM F2496、ISO 1518-1、ISO 1518-2、GME 60248、D42 1775等
3.3 儀器的組成與使用
附加砝碼：依據各標準及客戶需求配備不同附加砝碼，調節平衡后，附加砝碼的重量即為壓在試樣的重量。
摩擦頭：根據不同標準和客戶需求，有多種摩擦頭可供替換。本儀器配備有摩擦頭及其夾具如下：其中，對于D42 1775磨頭，在使用中需將砂紙貼附到磨頭圓弧表面。對于橡膠裝磨頭及套具，在使用中需將套具拆開，將綠色磨頭放入套具中部，再用頂絲突出并旋緊，磨頭露出套具表面0.1in。
磨頭1. D42 1775 標準磨頭
磨頭2. 橡皮狀磨頭及不銹鋼裝夾套具
固定旋鈕：松開固定旋鈕，若平衡砝碼與摩擦頭重量達不到平衡，則平衡桿發生傾斜。反之若鎖緊固定旋鈕，即使平衡桿不平衡也能鎖住當前位置。
鎖緊旋鈕：旋緊后，平衡桿的前后比例可鎖定。
平衡桿：起到衡量是否達到杠桿平衡的作用及支撐連接作用。
平衡砝碼：根據杠桿平衡原理，移動平衡砝碼的前后位置，與摩擦頭平衡。使附加砝碼的壓力為實際織物所受到的壓力。
液晶屏：具有設置試驗參數、顯示及控制試驗過程的功能。
電源開關：?jiǎn)?dòng)或關閉儀器。
急停按鈕：緊急狀況，按動急停按鈕，儀器關機。
行程范圍：6-150mm可調
速度范圍：1-100往復/min無級可調
液晶屏控制，可設置速度、往復運動次數等參數
液晶屏實時顯示并控制試驗狀態
兩工位設計，節省試驗耗時
滿足多種標準要求，可根據用戶的需求配備砝碼及摩擦頭
重量：48.5kg
尺寸：532*471*630（W*D*H）
電源：220V，50HZ，3A
1. 選配
主機1臺
測試軟件1套
測試臂套件2套
砝碼套件 6個（1N,2N,3.5N,5N,10N,24N）
D42 1775磨頭 2個（R18，長40mm）
GB-10磨頭 2個
H-18磨頭 2個
樣品固定架 2套
毛刷 1把
磨頭砂紙 1包（20片）
電源線1條
使用手冊1本
包括試樣裝夾、杠桿平衡調節等
將試樣用夾具固定于試驗平臺上。
旋緊固定旋鈕，使杠桿保持水平。摩擦頭接近試樣但不接觸。
打開電源開關，點擊進入試驗界面，通過復位鍵，了解試驗平臺的起始及終止位置，從而確定摩擦頭的位置。固定此時平衡桿的前后位置，旋緊鎖緊旋鈕。
松開鎖緊旋鈕，此時平衡桿可能由于前后重量不平衡而傾斜。調節砝碼的前后位置，直至平衡桿平衡。
調節摩擦頭位置，使其與試樣接觸。
將附加砝碼加到摩擦頭上方。此時壓在試樣上的重量為附加砝碼的重量。
附錄 相關標準對比表
|
項目 |
標準 |
||||
|
ASTM F2496 |
ISO 1518-1 |
ISO 1518-2 |
GME 60248 |
D42 1775 |
|
|
速度(mm/s) |
6mm/s |
35±5mm/s |
10mm/s |
50mm/s |
20mm/s |
|
單行路程 |
≥100mm |
≥40mm |
100mm |
塑料≥25mm，織物=50±5mm |
40mm |
|
速度（往復/min） |
≤1.8往復/min |
≤30往復/min |
3往復/min |
塑料≤60往復/min，織物=30往復/min |
15往復/min |
|
摩擦頭 |
摩擦筆：圓柱形，外徑7.21mm |
摩擦筆，筆尖分A/B/C/D四種 |
摩擦筆，筆尖為錐形藍寶石，半徑為（0.03±0.05）mm |
無規則摩擦頭 |
半圓形弧狀磨頭 |
|
壓力 |
900g-2000g，100g的增量 |
1N-20N, 0.5N的增量 |
0-50g，0-100g，0-200g |
5N/10N或協定值 |
- |
|
測試對象 |
表面帶有印花的紙張，衣物，膜，塑料等 |
油漆，清漆（試驗時將漆涂在塑料板上） |
油漆，清漆（試驗時將漆涂在塑料板上） |
塑料及裝飾織物 |
塑料 |
|
試樣尺寸 |
試樣：max厚12mm |
測試板：厚0.7-1.0mm |
測試板：max厚12mm |
試樣：沒有明確規定，塑料長＞25mm，織物長＞50mm（至少要比單行路程要大） |
試樣：大于或等于50mm*40mm |
